Чертежи 5 этажного жилого дома

Чертежи 5 этажного жилого дома

Размер Файла 854.50 KB | Платформа: AutoCad

Курсовой проект-36-квартирный односекционный 9-и этажный жилой дом разработан в составе серии 9-этажных домов со стенами из крупных бетонных блоков

Размер Файла 5.48 MB | Платформа: AutoCad

9-ти этажный жилой дом в застройке г. Ижевска. Представлен план первого и типового этажей, план перекрытий, план стропил, план кровли, разрез, конструктивные узлы и детали, фасад, пояснительная записка

Размер Файла 1.01 MB | Платформа: AutoCad

Курсовой проект, 4 листа + ПЗ.

Размер Файла 723.36 KB | Платформа: AutoCad

36-кв. панельный жилой дом в г.Абакан. Типовой проект 3 листа и пояснительная записка к нему

Размер Файла 567.60 KB | Платформа: AutoCad

Курсовой проект-пояснительная записка, два чертежа

Размер Файла 758.93 KB | Платформа: Компас

Курсовая работа по архитектуре в ННГАСУ. 2 листа А1 + Пояснительная записка

Размер Файла 458.41 KB | Платформа: AutoCad

Курсовой содержит: фасад, ген.план, фундамент, плиты, покрытия, кровля, стена, узлы, разрез. Без ПЗ

Размер Файла 691.44 KB | Платформа: AutoCad

Размер Файла 238.37 KB | Платформа: AutoCad

Курсовая по архитектуре, 2 листа

Размер Файла 3.82 MB | Платформа: AutoCad

Дипломный проект.Строительные конструкции, есть ПЗ, 12 листов

Размер Файла 323.81 KB | Платформа: AutoCad

фасады, разрез, план типового этажа — 1 лист

Размер Файла 853.13 KB | Платформа: AutoCad

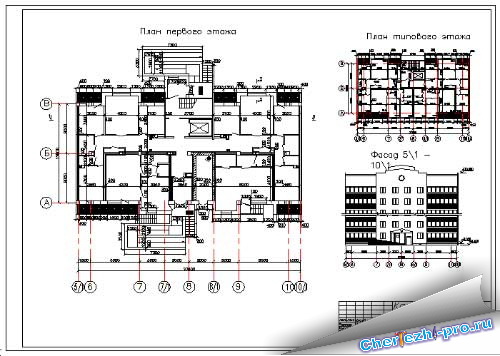

Курсовой проект по архитектуре план, разрез, фасад, узлы.

Размер Файла 3.39 MB | Платформа: AutoCad

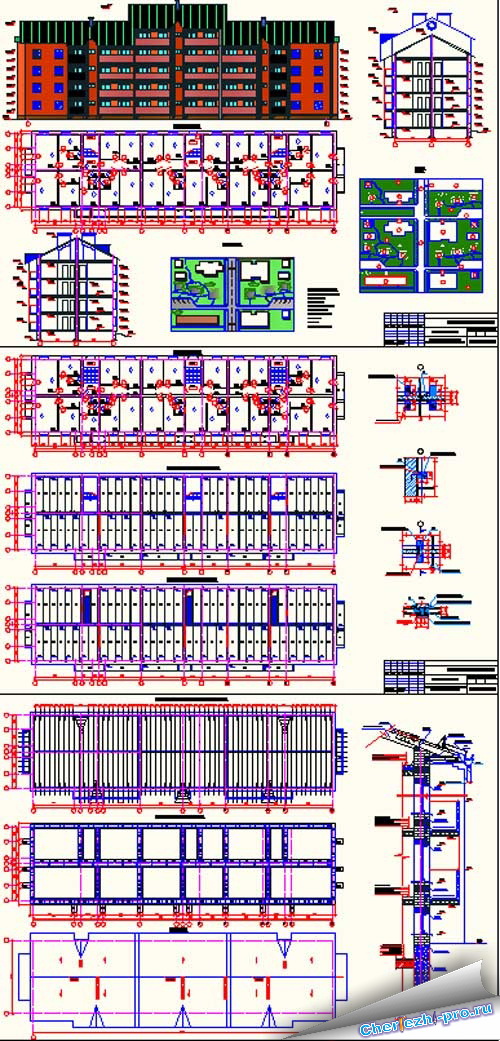

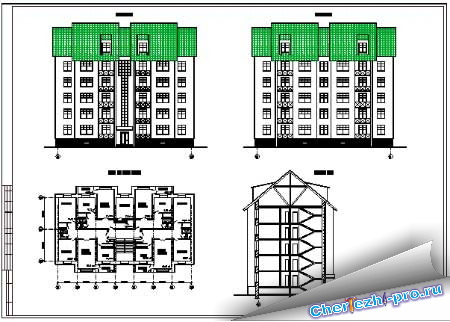

Курсовой проект-5 этажный жилой дом,со скатной кровлей.планы,фасады,разрез,генплан,пз,план фундаментов,перекрытия,покрытия

Размер Файла 2.49 MB | Платформа: AutoCad

Графическая часть дипломного проекта-8 листов

Размер Файла 3.78 MB | Платформа: Компас

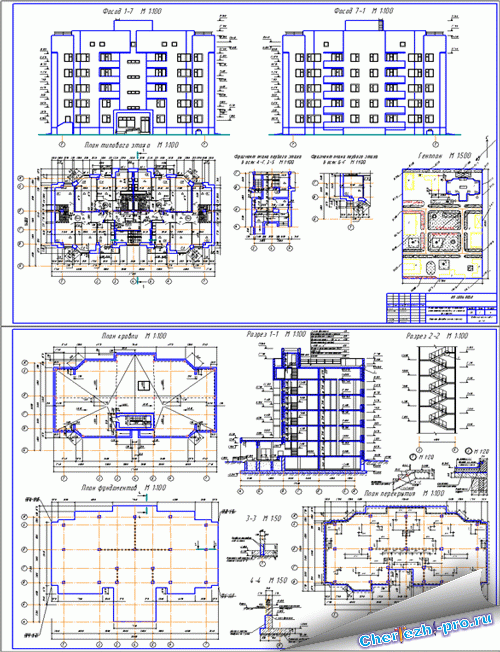

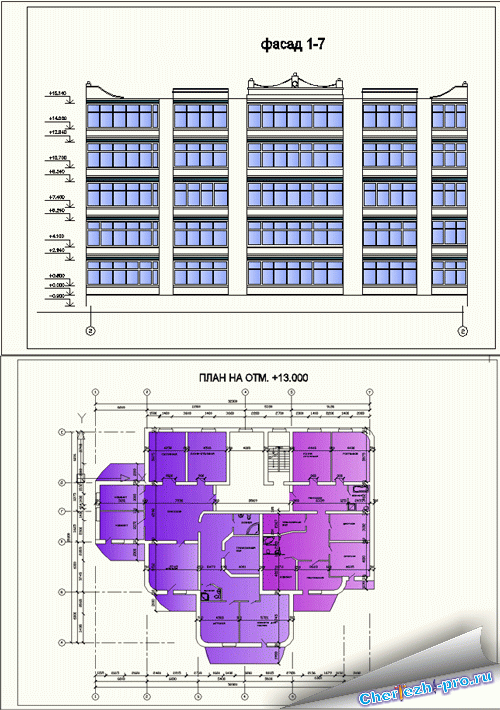

Дипломный проект-5-ти этажный 20-ти квартирный монолитный жилой дом со стенами из кирпича.Архив содержит полный комплект чертежей и пояснительную записку

Размер Файла 1.55 MB | Платформа: AutoCad

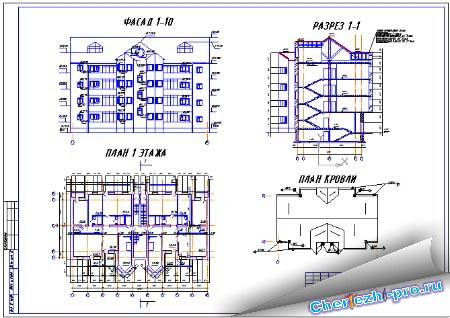

планы фасадов.этажей.зонирование.ген план.план с растановкой мебели

Читайте также:  Время зарядки фонаря эра

Размер Файла 404.54 KB | Платформа: Компас

Курсовой проект с пояснительной запиской

Размер Файла 426.23 KB | Платформа: AutoCad

Строительные решения и конструкции

Здание 5-этажное, монолитно-каркасное, железобетонное. Высота этажа -3.0 метра.
После разработки котлована произвести анализ грунта.( в случае обнаружения других грунтов основания сообщить разработчикам проекта).
Фундаменты расчитаны на грунты основания — Суглинки твердые со следующими расчетными характеристиками: y=19кН/м3, U=19 град. с=25 кПа.(фондовый материал "отчет об инженерно-геологических изысканиях на объекте: "Магазин по ул.Перова". арх. №930 ДСП). Суглинки просадочные первого типа
Фундаменты и монолитные стены техподполья выполнить на сульфатостойком цементе.
Фундаменты под колонны- монолитные железобетонные столбчатые, под стены техподполья и диафрагмы жесткости- ленточные.
Стены техподполья- монолитный железобетонные толщиной 300 мм. с утеплением минплитой толщиной 100 мм.
Колонны- монолитные железобетонные сечением 400х400 мм.
Диафрагмы жесткости- монолитные железобетонные толщиной 200 мм.
Перекрытия и покрытия- монолитные, железобетонные толщиной 220 мм. Отмостка — бетонная.

Все неоговоренные поверхности конструкций, с соприкасающиеся с грунтом обмазать горячим битумом за 2 раза, по грунтовке из разжиженного битума.
Бетонирование при отрицательной температуре окружающей среды и температуре выше+25 град. должно выполняться требований СНИП РК 5.03-37-2005 "Несущие и ограждающие конструкции".

При производстве всех видов работ руководствоваться СНИП РК 1.03-05-2001 "Охрана труда и техника безопасности в строительстве.
Стальные конструкции покрасить эмалью ПФ-115 ГОСТ 6465-76 в 2-слоя по грунтовке ГФ-021 ГОСТ 25129-82 в 1-слой согласно СНИП РК 2.01-19-2004.
Огнезащиту стальных конструкций выполнить вспучивающим покрытием ВПМ-2 (ГОСТ 25131-82) при расходе 6 кг/м2 и при толщине покрытия после вспучивания 4 мм.

Водоснабжение и канализация

В проекте приняты следующие технические решения:

— прокладка разводящих сетей холодного и горячего водоснабжения по техподполью.
— выпуск бытовой канализации на колодец общей сети.
— на вводе в здание устанавливается водомерный узел со счетчиком холодной воды
— горячее водоснабжение -центральное (см. раздел "ОВ")

Читайте также:  Шторы материал для штор

Отопление и вентиляция

Проект отопления и вентиляции жилого дома разработан в соответствии с чертежами АС, согласно требованиям СНиП РК 4.02-05-2001, СНиП РК 3.02.01-2001.
Расчетная температура наружного воздуха для отопления принята Тн = -31 С .
Источником теплоснабжения здания является -ТЭЦ.
Продолжительность отопительного периода 200 дней.
Суммарный расчетный отпуск тепла- 580000 ккал/час.
Параметры теплоносителя 130 — 95 С .
Горячее водоснабжение — от теплового узла .
Система отопления жилого дома — однотрубная , тупиковая с П — образными стояками разводкой подающей и обратной магистралей по техподполью.
В качестве нагревательных приборов приняты чугунные радиаторы М90-108 .
Вентиляция жилого дома предусмотрена — вытяжная,естественная , через вентканалы кухон и санузлов . Вентканалы выполнить коробом сеч. 200х200 из плоского асбестоцементного листа.
Трубы приняты-стальные водогазопроводные по ГОСТ 3262-75**
Монтаж систем отопления и вентиляции вести в соответствии с СНиП 3.05.01-85 .

Электроснабжение и освещение

В качестве вводно-распределительного устройства принят щит типа ВРУ, который устанавливается в техподполье дома. Для электроснабжения квартир от вводно-распределительного щита отходят питающие линии, которые подходят к шкафам ЩЭ 3300.

Электрошкафы ЩЭ устанавливаются на лестничных площадках этажа. В шкафах размещаются счетчики квартирного учета электроэнергии, автоматы для защиты групповых линий квартир и распределительные коробки для слаботочных устройств.

В осветительных этажных щитах ЩЭ усилить дверцы шкафа запирающим устройством, обеспечивающим доступ к ним только персоналу электроснабжающей организации. Учет электроэнергии на освещение подвала и лестничных клеток осуществляется счетчиком, установленным на панели ВРУ.

Групповые линии освещения выполнены проводом марки ПУНП, проложенным в трубе скрыто по потолку, в штрабах стен.
